母线加工机的结构和工作原理

2023/09/25 点击量:210

        母线加工机为了提高工作效率,节省工作时间而设计制造,适合在车间及输配电工作的现场施工,及配电柜和开关柜等电器制造厂使用。母线加工机由机架、冲孔单元、剪切单元、折弯单元、液压站、电气系统和模具等组成。

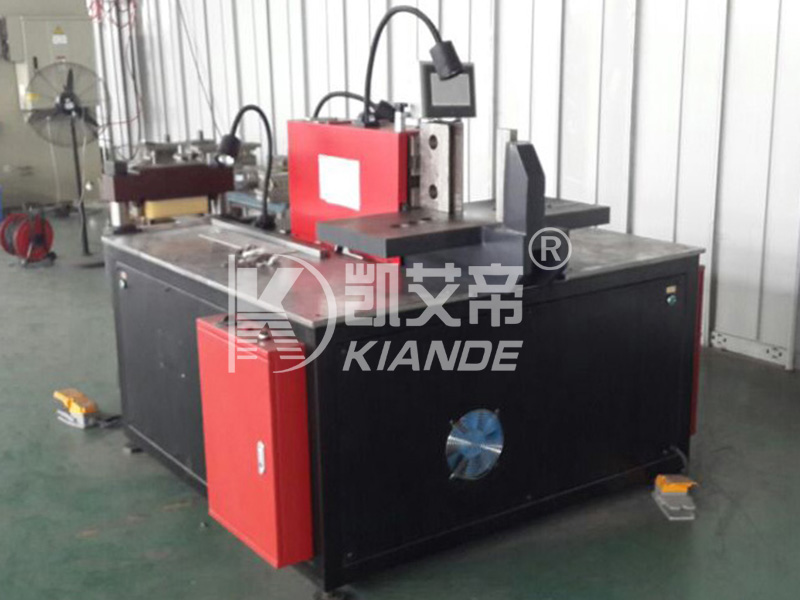

母线加工机


        机架由方钢管焊接而成,有足够的强度和钢性。冲、剪、折和电器装于机架上,液压站置于机架内部。该机的工作原理如下:
        电机(给泵提供动力)→泵(产生高压液动力)→电磁+溢流阀(控制一级压力)→远程调压阀(调节二次压力)→电磁换向阀(将压力油传递到每个油缸)→油缸(油缸的动作,实现冲、剪、折加工)。
        电动机转动传递动力给油泵,油泵产生高压油。高压液压油通过单向阀送到电磁溢流阀。这时液压油(通过溢流阀)流回油箱。电磁液流阀关闭时,产生第一级力,远程调压阀降低了液压油的部分压力,  然后将油输送到电磁阀,电磁阀控制液压油的方向,使油缸实现上下或前后运动。
