母线槽生产线之全自动母线检测线

2022/06/06 点击量：390

全自动母线检测线主要分三个部分，进料定位工位、检测工位、出料工位，当母线进入进料定位工位时，控制系统会得到条码或前道装配工位给予的信息来判断母线规格并选择相应的检测夹具，来对母线进行耐压、绝缘、接地三项综合测试及判断是否合格，形成统一、对应的检测报告。此报告可进行保存、现场打印、远程存储等，其最终检测报告可根据客户的要求自行设定。全自动母线检测线的主要检测直线端的母线，其它异形母线主要在手动检测线上进行。

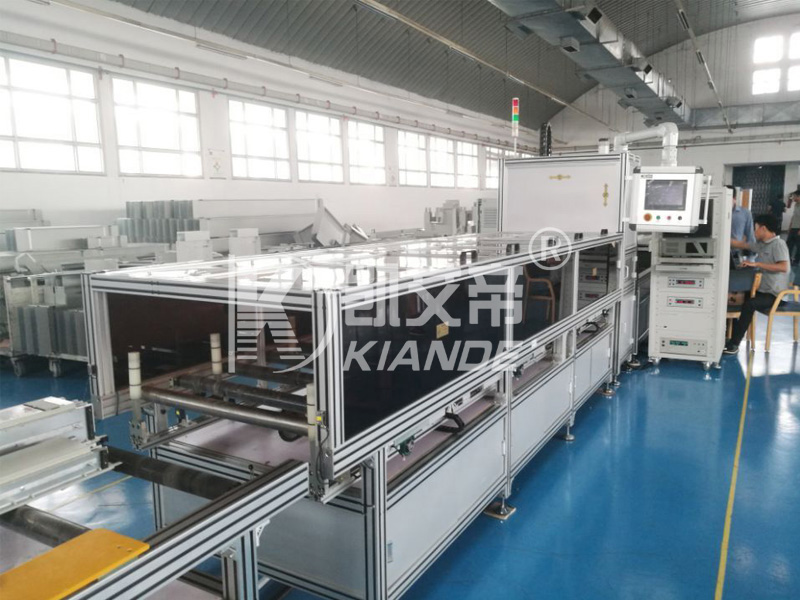

全自动母线检测线

全自动母线检测线参数：

设备型号	KD-JCX/NC-E/H-6
母线高度	100mm~650mm
母线长度	1200mm~6000mm
检测母线类型	直线端母线
定位型式	单边或居中
生产效率	2分钟/节(时间根据测试要求来定)
伺服数量	2轴（Z轴、X轴）2
视觉系统	相位误差进行判断（可选）
打印系统	条码打印或报告打印（可选）
耐压检测	0~5000V
绝缘检测	1~1000V
接地检测	0~25A
电源	380~415VAC 50~60Hz 5kW
设备外形尺寸	L12000mmW1200mmH1900mm
